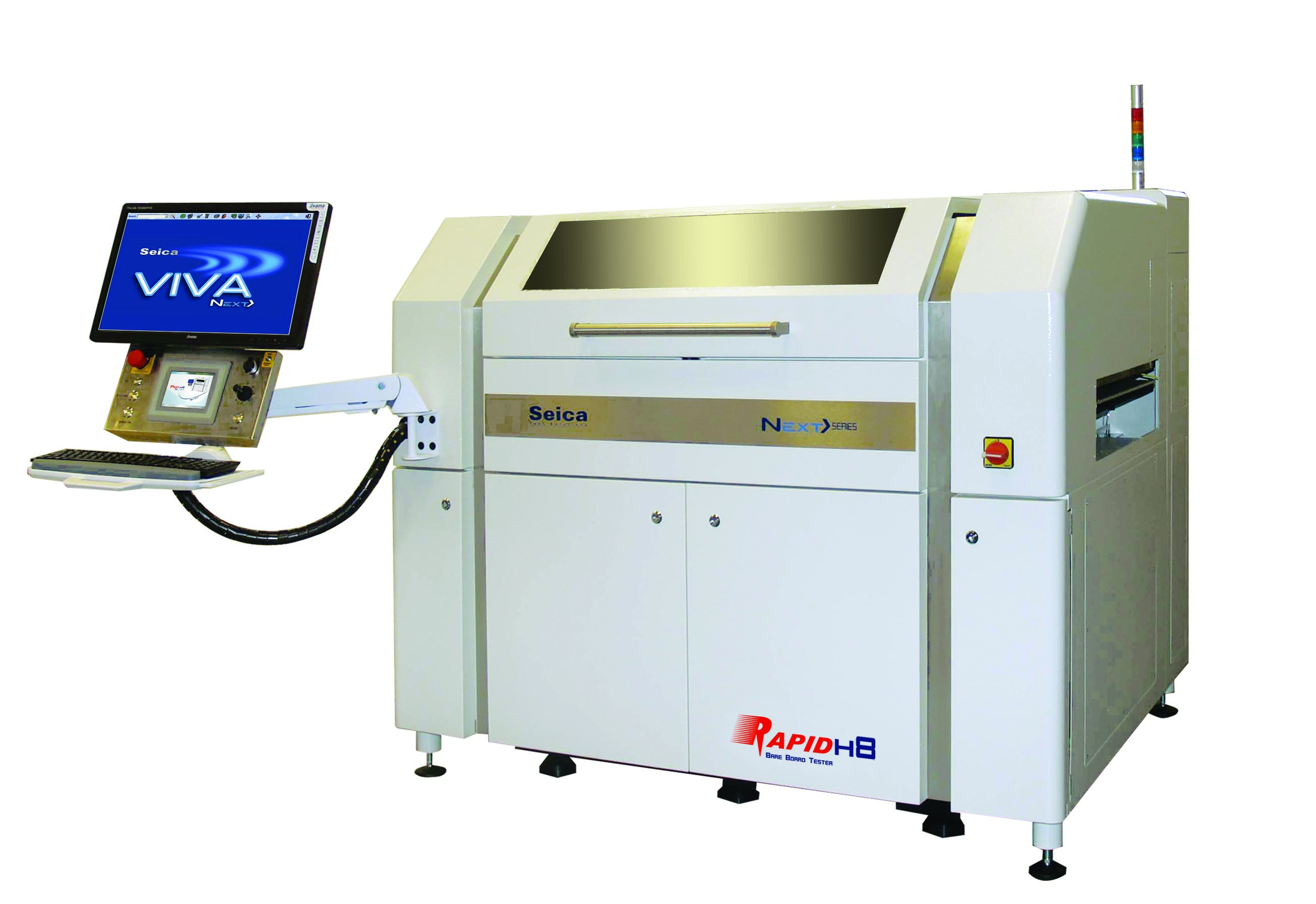

Rapid H8 Automatic
臥式結構
RAPID H8 Next> series
Rapid H8 Next> series光板測試機在吞吐量和電氣測量方面提供最高性能。它配備了 8 個完全獨立的測試探針，速度可達每分鐘 9000 次。每側有4個探針，可以對PCB的兩面進行精確測量。該系統允許執行各種類型的測試，例如連續性、隔離、開爾文測試、電阻和電容測量以及有源和無源嵌入式組件測試。這種創新測試系統的高吞吐量有助于將其集成到生產線中，使用自動化集成傳送帶，這是一種無與倫比的工具，可用于測試許多不同批次的電路板，實現全自動化，為原型和生產環境帶來速度、準確性和多功能性。
特征：
它測試：內層、陶瓷基板、柔性電路板和印刷電路板
8個獨立飛針
2 個 CCD 攝像頭，用于頂部/底部基準標記
540mm x 610mm (21 ″ x 24 ″) 測試區域
高壓、高阻抗隔離測試
真空臺作為選項
在小焊盤和細間距上進行精確探測
超高速測試
維修站嵌入式軟件
軟接觸功能
嵌入式元件的在線測試
強大的無刷電機
手動和自動裝板
